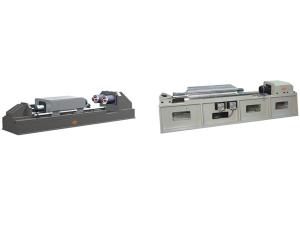

Banc d’essai horizontal pneumatique

SY-12

Le banc d’essai horizontal pneumatique SY-12 se réfère à un testeur d'impact horizontal. Il est principalement utilisé pour simuler des environnements de choc pour le test d'émission horizontale des systèmes optoélectroniques irréversibles et des marchandises allongées.

Fonctions et caractéristiques
1. Par l'adoption de la technologie d'impact longitudinal, le banc d’essai horizontal pneumatique offre un petit encombrement à haute fréquence et une haute rigidité dans le sens longitudinal.

2. La technologie de freinage pneumatique fiable permet au banc d’essai horizontal pneumatique d’éviter le rebond secondaire de la table.

3. Tout le pouvoir est dérivé d'un cylindre à basse pression, offrant des avantages tels que la haute sécurité, la haute fiabilité et l’entretien facile.

4. Un dispositif de tampon gaz-liquide est spécialement conçu pour le testeur de choc horizontal de grande taille. Il permettra non seulement de réduire considérablement le choc subi par la base et la masse, mais aussi de prolonger la durée de vie de l'équipement.

5. Le cylindre d'expansion est un élément d'actionnement rapide et pratique avec une excellente reproductibilité d'impact. Il permet à la valeur de surcharge de choc d’être contrôlée en ajustant la pression d'air.

6. L'intégration de mesure et de contrôle du testeur de chocs offre un confort de commande et de mesure.

Caractéristiques principales

Modèles SY12-50 SY12-100 SY12-200 SY12-400 SY12-600 SY12-1000
Charge nominale (kg) 50 100 200 400 600 1000
Taille de table (mm) 600 x 320 700x400 900x500 900x500 1000x580 1200x680
Forme d'onde du choc Mi-sinusoïdale Trapézoïde Mi-sinusoïdale Trapézoïde Mi-sinusoïdale Trapézoïde Mi-sinusoïdale Trapézoïde Mi-sinusoïdale Trapézoïde Mi-sinusoïdale Trapézoïde
Accélération du choc (m/s2) 150-6000 300-1000 150-3000 300-1000 150-3000 300-1000 150-3000 300-500 150-2000 300-600 150-1000 300-500
Durée d'impulsion (ms) 40-1.5 12-6 40-2 12-6 40-2 12-6 40-2 12-6 40-3 12-6 40-6 12-6
Dimension (L×l×H: mm) 2000x630x560 2200x660x600 2500x720x700 2670 x 720 x 700 3620x860x700 4200x960x800
Poids (kg) 1500 1800 2100 2200 3100 4500
Alimentation électrique Triphasé 380V, 50/60Hz
Norme GJB150 GJB360 GJB548 GB/T2423 GJB1217 JJG497 MIL-STD-810F IEC68-2-27
Remarque Ce produit peut être fait selon les exigences du client.
