Table vibrante
Introduction
-

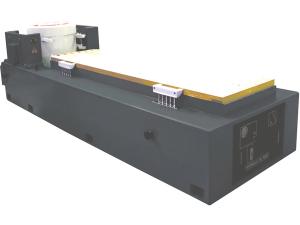

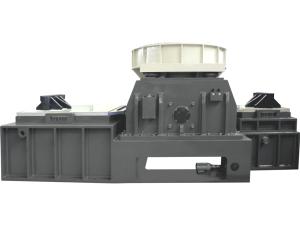

Table vibrante ultra longue
-

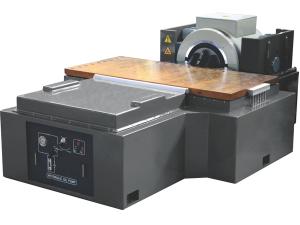

Type intégré
-
Type scission
-

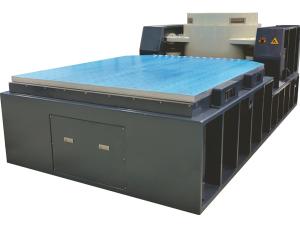

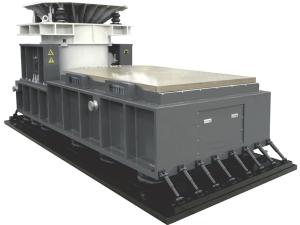

Table vibrante ultra large
(3500x3500mm) -
Table vibrante double
1. La table vibrante peut être coordonnée avec un agitateur de vibrations électrodynamiques pour réaliser des tests de vibration à trois directions. Son transporteur à faible poids (table) contribue à améliorer la capacité globale de la charge. En d'autres termes, la plate-forme de test peut supporter une plus grande charge de taille et de poids.
2. Basé sur les méthodes de connexion, ce produit est classé en type intégré et type scission. Compte tenu des différents chemins de guidage, il peut être divisé en séries GT et BT. La série GT adopte un moyen de guidage en forme de V, et la série BT adopte un guidage hydrostatique.
3. Le système vibrant équipé à la table vibrante peut accomplir respectivement les tests de vibration de direction X, Y et Z pour pièces ou machine toute entière. En outre, il peut être utilisé conjointement avec la chambre d'essai de température et d'humidité pour former un système de test intégré environnemental.
4. La surface et l'épaisseur de la plaque coulissante détermine la qualité du système actif. Ils peuvent également affecter la limite supérieure de la fréquence de la table vibrante. Les indicateurs du tableau ci-dessous sont valables pour tous les produits standards de notre société. La table vibrante peut être personnalisée selon les besoins particuliers des utilisateurs. Elle est conforme à la norme JB/T 6869-93.
Caractéristiques
1. Opération commode
Le palier de guidage et tourillon distinct permettent la réalisation facile de la commutation horizontale et verticale. Une unité de direction électrique assistée est idéale pour l’agitateur à vibrations, dans des milieux de poussée supérieure, ce qui rend la commutation plus pratique.
2. Conception type intégré
La conception intégrée permet à la table vibrante et le vibrateur de partager une base, ce qui se caractérise par une grande rigidité, une installation facile et une mise en service pratique. Le type intégré est conforme au brevet national. Il peut être installé sans une base dédiée.
3. Conception type scission
La conception scission de la table vibrante est largement appliquée à la mesure des spécimens complexes dynamiques de grande taille. Cette conception offre un confort pour le levage.
Séries GT de voie de guidage en forme de V
La table vibrante de série GT se compose de plaque coulissante, rail en forme de V, connecteurs, plaque de granit, base et source d'huile intégrée. La pompe d'alimentation en carburant intégrée est marquée par une structure compacte et un fonctionnement facile. Le nombre de rail de guidage en forme de V varie en fonction de la taille de notre produit. Ce type de rail de guidage en forme de V offre une ultra haute résistance au moment du retournement.
Séries BT avec palier hydrostatique
La table vibrante série BT est constituée de plaque coulissante, palier hydrostatique, connecteurs, plaque de granit, base et source d'huile hydrostatique autonome. Le palier hydrostatique peut fournir une plus grande résistance au moment du renversement. Il est adapté au test d’échantillons à forte charge. Plus le nombre de paliers hydrostatiques est élevé, plus sera élevé la résistance au moment du renversement.
Modèle
Spécifications de la table vibrante à roulement forme V
| Epaisseur (mm) | ES-2-150 ES-3-150 |
ES-6-200 | ES-6-230 ES-10-240 |
ES-20-320 | ES-30-370 ES-40-370 |
ES-40-445 ES-50-445 ES-60-445 |
ES-100-550 | ES-160-590 | ES-200-650 | ES-350-870 |
| Masse efficace (aluminium / magnésium) (kg) | ||||||||||
| LT0303 (300×300) |
30 ... 11.5/8.5 |
30 ... 12/9 |
-- | -- | -- | -- | -- | -- | -- | -- |
| LT0404 (400×400) |
30 ... 17.5/12.5 |
30 ... 18.5/13.5 |
-- | -- | -- | -- | -- | -- | -- | -- |
| LT0505 (500×500) |
30 ... 25.5/17.5 |
30 ... 26.5/18.5 |
30 ... 28/20.5 |
40 ... 38/27.5 |
40 ... 42/31.5 |
45 ... 56.5/43 |
-- | -- | -- | -- |
| LT0606 (600×600) |
40 ... 46/31 |
40 ... 46.5/32 |
40 ... 48.5/34 |
40 ... 50.5/36 |
40 ... 55/40 |
45 ... 73/54 |
-- | -- | ||
| LT0707 (700×700) |
45 ... 69/47 |
45 ... 70/48 |
45 ... 72/50 |
45 ... 74/52 |
45 ... 80/58 |
45 ... 93/68 |
-- | -- | ||
| LT0808 (800×800) |
-- | 45 ... 89/61 |
45 ... 91/63 |
45 ... 96/66 |
45 ... 100/70 |
45 ... 114/82 |
50 ... 138/102 |
50 ... 165/129 |
-- | -- |
| LT0909 (900×900) |
-- | -- | 45 ... 112/77 |
45 ... 118/81 |
45 ... 122/85 |
50 ... 139/98 |
50 ... 164/119 |
50 ... 191/146 |
-- | -- |
| LT1010 (1000×1000) |
-- | -- | 45 ... 136/93 |
45 ... 142/97 |
45 ... 146/101 |
50 ... 166/116 |
50 ... 192/138 |
50 ... 219/165 |
-- | -- |
| LT1111 (1100×1100) |
-- | -- | 45 ... 167/113 |
45 ... 169/115 |
45 ... 173/119 |
50 ... 195/136 |
50 ... 223/159 |
50 ... 250/186 |
-- | -- |
| LT1212 (1200×1200) |
-- | -- | 45 ... 196/133 |
45 ... 198/135 |
45 ... 202/139 |
50 ... 228/158 |
50 ... 257/181 |
50 ... 284/208 |
-- | -- |
| LT1515 (1500×1500) |
-- | -- | -- | -- | -- | -- | 50 ... 374/260 |
50 ... 401/287 |
50 ... 401/287 |
50 ... 536/422 |
| LT2020 (2000×2000) |
-- | -- | -- | -- | -- | -- | 60 ... 775/527 |
60 ... 802/554 |
60 ... 802/554 |
60 ... 937/689 |
| Environnement de travail | Gamme de température 5 ～35℃ Gamme d’humidité ≤90% (sans condensation) |
|||||||||
| Remarques | 1. La masse effective comprend la plaque de glissement, le poteau de balançoire, le palier en forme de V, et la barre d'entraînement (hors masse d'armature). 2. Fréquence utilisable limite supérieure 2000Hz 3. La masse effective susmentionnée est de conception commune. S’il ya exigence particulière ou conception spéciale, veuillez calculer à nouveau la masse effective. |
|||||||||
