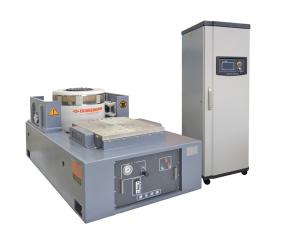

Systèmes d’essais en vibrations refroidis par air

Introduction

Caractéristiques
1. Les systèmes d’essais en vibration refroidis par air jouissent d’une excellente fréquence de résonnance ainsi que d’une large gamme de fréquence.

2. Armature fiabilisée
L’innovation technique alliée au renforcement de la bobine a permis d’améliorer significativement la résistance aux vibrations dans des conditions d’accélération, de forces, de choc et de températures poussées.

3. Système innovant de refroidissement par air
Les conduits de ventilation du système de refroidissement de nos systèmes d’essai en vibrations ont été conçus de manière innovante afin d’obtenir les meilleurs performances possibles. Les anneaux magnétiques sont secondés de haut en bas par différentes structures adaptées (aération large rainure, conduit diffluent bicouche et conduit à clavette inclinée). La bobine d’excitation utilise quand à elle une aération alvéolée.

4. Ventilation efficace
Le design unique de notre système ventilant permet à nos bancs d’essais en vibrations de bénéficier d’un niveau sonore réduit et d’un refroidissement performant.

5. Essais horizontaux et verticaux
Le système d’essais en vibrations peut être utilisé aussi bien pour des essais horizontaux que verticaux, grâce à sa table pivotante, offrant un mode de changement d’orientation facilement paramétrable.

6. Transistors MOSFET ou IGBT
Amplificateur de puissance équipé de transistors MOSFET ou IGBT, pour une stabilité garantie.

7. Sécurité
Nos systèmes d’essais en vibration refroidis par air sont conformes aux exigences européennes en matière de tests. L’amplificateur de puissance est muni d’un bouton d’arrêt d’urgence, et l’appareil est conforme aux normes de sécurité CE et UL.

A savoir
En raison de l’influence que peuvent avoir différents facteurs tels que le moment de renversement, l’inertie, ou encore la position du centre de gravité du spécimen, nous recommandons de choisir un facteur de sécurité supérieur à 1.2 fois la valeur de la poussée théorique. Le contrôleur de vibration est lui à choisir en fonction des exigences de test et des orientations futures.

Paramètres
1. Ventilation forcée.
2. Excitation sinusoïdale allant de 1kN à 70kN.
3. Ratio aléatoire/sinusoïdal 1:1.
4. Force choc sinusoïdale double (triple en option).
5. Course crête : 25mm, 40mm, 51mm, 76mm, ou 100mm
6. Structure légère à la conception optimisée pour une résistance aux vibrations maximale.
7. Tourillon munie d’un ressort pneumatique, pour une absorption des vibrations optimale.
8. Ressort pneumatique de la chambre à capacité portante élevée, excellentes performances en fréquence faible.
9. Design double circuit magnétique pour une perte magnétique réduite et un champ magnétique uniforme.
10. Nombreux réglages disponibles : sinusoïdal, aléatoire, choc…
11. Système de refroidissement excellent, faible niveau sonore.
12. Systèmes d’essais en vibrations équipés d’un amplificateur de puissance haut rendement et stable.

Modèle

Spécifications

Modèle ES-1-150 ES-1.5-150 ES-2-150 ES-2-230 ES-3-150 ES-3-230 ES-6-230 ES-10-240
Sinusoïdale 1 kN 1.5 kN 2 kN 2 kN 3 kN 3 kN 6 kN 10 kN
Choc 2 kN 3 kN 4 kN 4 kN 6 kN 6 kN 12 kN 20 kN
Gamme fréquence 5-4500Hz 5-4500Hz 5-4000Hz 3-2500Hz 5-4000Hz 3-2500Hz 2-3500Hz 5-3000Hz
Vitesse max 2m/s 2m/s 2m/s 1.5m/s 2m/s 1.5m/s 1.8m/s 1.8m/s
Accélération max 500m/s² 750m/s² 1000m/s² 250m/s² 1000m/s² 350m/s² 1000m/s² 1000m/s²
Charge max 70 kg 70 kg 70 kg 140 kg 120 kg 140 kg 300 kg 300 kg
Fréquence de résonnance 3400± 5%Hz 3400± 5%Hz 3400± 5%Hz 2700± 5%Hz 2900± 5%Hz 2700± 5%Hz 3300± 5%Hz 2400± 5%Hz
Déplacement max p-p 25 mm 25 mm 25 mm 40 mm 25 mm 40 mm 51 mm 51 mm
　 Plus Plus Plus Plus Plus Plus Plus Plus
Modèle ES-20-320 ES-20-445 ES-30-370 ES-30-550 ES-40-370 ES-40-445 ES-50-445 ES-60-445
Sinusoïdale 20 kN 20 kN 30 kN 30 kN 40 kN 40 kN 50 kN 60 kN
Choc 40/60* kN 40/60* kN 60/90* kN 60/90* kN 80/120* kN 80/120* kN 100/150* kN 120/180* kN
Gamme fréquence 5-3000Hz 5-2800Hz 5-2800Hz 5-2000Hz 5-2800Hz 5-2700Hz 5-2700Hz 5-2700Hz
Vitesse max 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s
Accélération max 1000m/s² 700m/s² 1000m/s² 500m/s² 1000m/s² 800m/s² 1000m/s² 1000m/s²
Charge max 300 kg 300 kg 500 kg 500 kg 500 kg 800* kg 800* kg 800* kg
Fréquence de résonnance 2600 ±5%Hz 2600 ±5%Hz 2400 ±5%Hz 2200 ±5%Hz 2400 ±5%Hz 2400 ±5%Hz 2400 ±5%Hz 2400 ±5%Hz
Déplacement max p-p 51 mm 51 mm 51 mm 51 mm 51 mm 51 mm 51 mm 51 mm
　 Plus Plus Plus Plus Plus Plus Plus Plus
Modèle ES-20LS3-340 ES-30LS4-445 ES-40LS4-445 ES-50LS3-445 ES-60LS3-445 ES-60LS3-550 ES-70LS3-550
Sinusoïdale 20 kN 30 kN 40 kN 50 kN 60 kN 60 kN 70 kN
Choc 40/60* kN 60/90* kN 80/120* kN 100/150* kN 120/180* kN 120/180* kN 140/210* kN
Gamme fréquence 5-3000Hz 5-2600Hz 5-2600Hz 5-2700Hz 5-2700Hz 5-2500Hz 5-2500Hz
Vitesse max 2/2.5* m/s 1.8/2.5* m/s 1.8/2.5* m/s 2/2.5* m/s 2/2.5* m/s 1.8/2.5* m/s 1.8/2.5* m/s
Accélération max 800m/s² 750m/s² 900m/s² 900m/s² 1000m/s² 730m/s² 850m/s²
Charge max 300 kg 500 kg 500 kg 800 kg 800 kg 1000 kg 1000 kg
Fréquence de résonnance 2550
±5%Hz 		2400 ±5%Hz 2400 ±5%Hz 2300 ±5%Hz 2300 ±5%Hz 2100 ±5%Hz 2100 ±5%Hz
Déplacement max p-p 76 mm 100 mm 100 mm 76 mm 76 mm 76 mm 76 mm
　 Plus Plus Plus Plus Plus Plus Plus
